1. Мета маркування автоматичних вимикачів

Автоматичний вимикач або просто автомат, сьогодні просто незамінна річ для облаштування безпечного електропостачання в будь-якому приміщенні. Ці пристрої мають своє маркування, яка, як правило, прописується на корпусі. Спробуємо розібратися в розшифровці цих символів.

Якщо подивитися на більшість автоматів, представлених на ринку, не вийде визначити, на який струм розраховане пристрій в більшості випадків. Непрямим ознакою може служити розмір апарату, який вказує на пропускні спроможності малого або великого струму, а також кількість фаз. Щоб визначитися напевно, необхідно прочитати маркування.

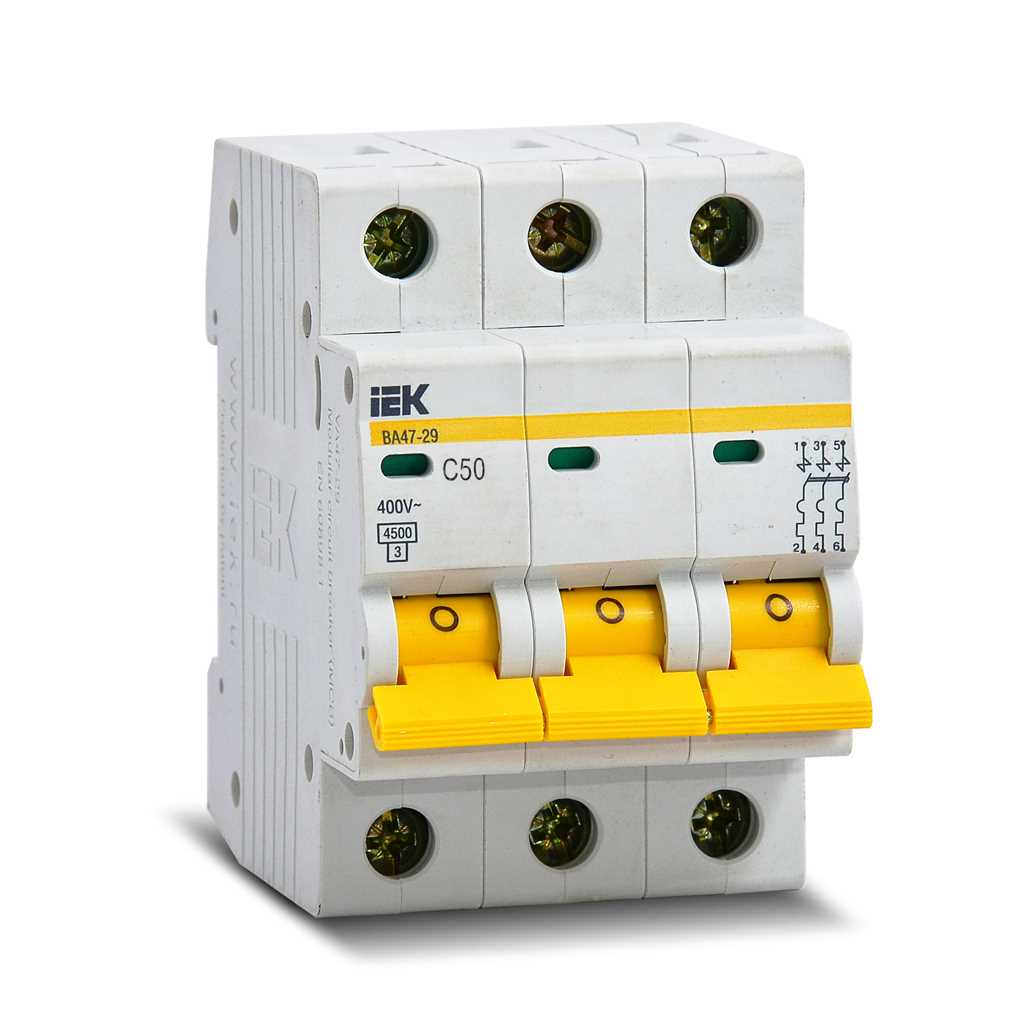

На корпусі вимикача вказуються, як правило, такі дані:
- фірма виробник;
- модель і серія пристрої;
- номінальна напруга і частота;
- струм;
- час-струмовий характеристика;
- іноді вказана внутрішня схема.
Це, можна сказати, стандартний перелік інформації. У частині випадків, її може бути менше. Розглянемо докладніше.

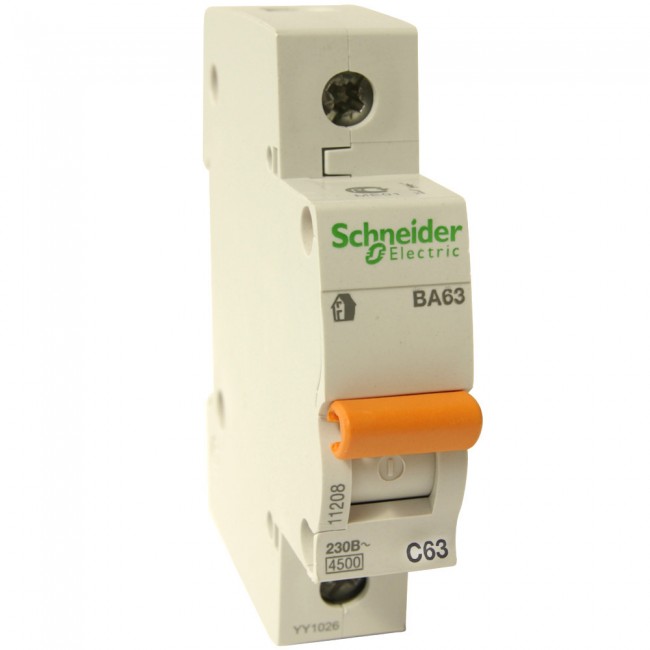

Як показує досвід, найбільш затребуваними сьогодні серед споживачів є такі виробники, як IEK , Schneider electric, ABB, Legrand та інші.
Серія автоматів - це маркування, яка дозволяє підібрати найбільш повну інформацію по потрібного пристрою, де будуть вказані докладно всі необхідні технічні характеристики. Як правило, серія вказується відразу під логотипом бренду-виробника. Іноді, в іншому місці корпусу.
Номінальний струм - дана характеристика є основою і головною при виборі автоматичного вимикача. Так як саме це значення вказує на ту величину струму, яку пристрій зможе витримувати протягом тривалого часу. Дана характеристика також вказана на корпусі продукції, в основний її частини.
Відповідно, автомат вибирається залежно від покладених потреб. Так, для квартир, наприклад, підійде продукція з діапазоном номінального струму від 16 до 32 А.
Представлена ​​таблиця наочно показує частину автоматичних вимикачів за значенням номінального струму, щодо різної температури навколишнього середовища.
Клас струмообмеження і струм відключення - дана маркування, як правило, обведена в квадрат. Показники граничного струму відключення вказують на величину, яка дає коротке замикання. Вона виражається в Амперах (25, 40 і т.п.). При такому короткому замиканні, пристрій відключиться і не вийде з ладу. Обираючи продукцію, зверніть увагу, що максимальна величина даної характеристики повинна бути вище, ніж на лінії. Так як, при недотриманні параметра підбору, може згоріти автомат або контакти залишаться замкнутими. Як результат, можуть згоріти клеми, а, при несприятливих развитиях подій, може і стати причиною пожежі.
Під вищевказаним показником розміщується клас струмообмеження - по суті, час, протягом якого автомат зможе обмежувати струм короткого замикання. Це три варіанти цифр: 1, 2, 3. А точніше, клас 1 дає час протікання більше 10 мс, клас 2 - 6-10 мс, клас 3 - від 2,5 до 6 мс.
Час-струмовий характеристика - один з найважливіших критеріїв вибору продукції. Так як від неї залежить, як швидко і при якій величині перевищення струму, розімкнеться автоматичний вимикач і ток перестане текти по проводах. В основному її вказують перед струмом. Побутові пристрої маркуються часто буквами BCD, але також випускаються моделі з маркуванням KZ. Все залежить від місця і цілей використання автомата, так як в деяких випадках важливо, як швидко він спрацює при відключенні.
Частота і напруга - вказують номінальну величину напруги, на який розрахований товар.
Схема - не у всіх випадках зустрічається маркування на корпусі. В принципі, для електрика, дана характеристики не є необхідною.

Мета маркування автоматичних вимикачів

Основне завдання, яке покладається на таку інформативну маркування - швидка заміна вийшов з ладу пристрою, що не потребує тривалого вивчення питання, підняття всіх технічної документації та інших джерел по підбору. У нашому гіпермаркеті електротехніки Ви знайдете великий вибір якісних автоматичних вимикачів популярних брендів в наявності.
